智能旋進旋渦流量計

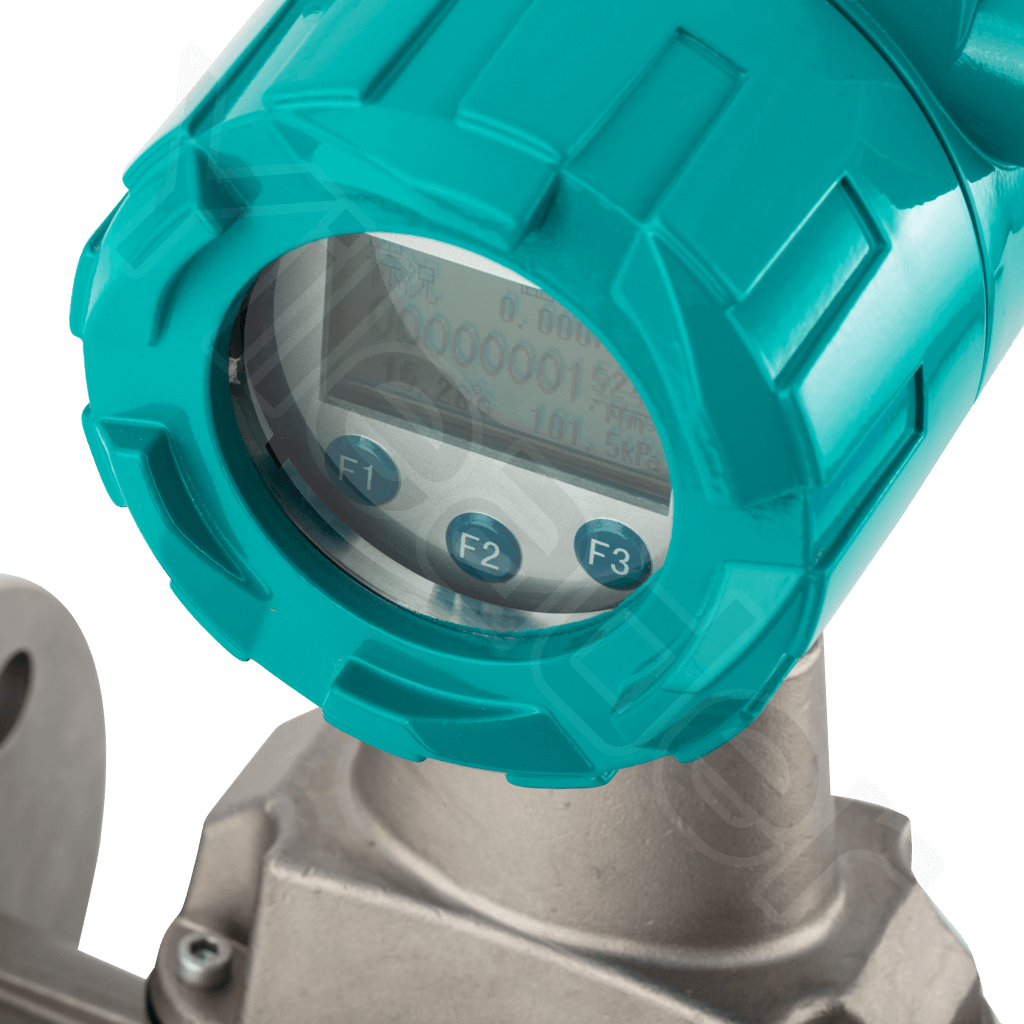

旋進漩渦流量計是一種用于石油、化工、電力、冶金及城市供氣等領域的氣體計量?jī)x表，適用于天然氣輸配貿易計量場景。其核心原理基于文丘里管結構與旋渦進動頻率檢測，通過螺旋導流葉片產生二次旋轉渦流，結合微處理器實時進行溫度、壓力及壓縮因子自動補償。該儀表采用機電一體化設計，集成流量探頭、壓力傳感器和智能芯片，無機械可動部件，具備耐腐蝕特性。內置雙檢測抗干擾技術及智能抗震系統，支持無外電源運行，配備液晶屏顯示瞬時/累積流量及環境參數。支持RS485、HART協議等信號輸出，內置EEPROM存儲全年歷史數據。適用溫度范圍-30℃至+80℃，公稱壓力達6.3MPa，安裝需滿足上下游直管段要求并定期校準。

技術參數

結構形式	一體型、分體型	連接方式	法蘭型
外殼材質	鋁合金、不銹鋼	補償方式	無溫壓補償、有溫壓補償
本體材質	鋁合金、SUS304	環境溫度	-25 ~ 80℃
過程溫度	-20 ~ 80℃	適用壓力	0~16 MPa（可約定）
精度	±1.5%	電氣接口	M20×1.5（可約定）
輸出方式	脈沖、4~20mA、HART協議、RS485、	防護等級	IP65、IP66
認證	本安、隔爆	電源電壓	24VDC、電池
